Довольно редкий зверь ! AIR LIQUIDE Optimag 400S. Не работает подающий. Нет сигнала на включение подачи и напряжения выхода. Ремонт платы управления. Выкрутился крепёжный болт внутри механизма, что удерживает двигатель и станину вместе. Он переклинил шестерёнку ролика, в следствии чего сорвало шлиц установки ролика и сгорела из-за перегрузки плата. Перебрал механизм подачи, восстановил управление. Поставил новую "ракушку" на подающий и тормозной механизм.

Скорее всего датчик тока в цепи мотора не соответствует тому двигателю, что Вы установили. Поэтому схема и не понимает его работу, постоянно корректируя напряжение.

Спасибо за честность ! А то ведь ранее.. А после оказалось... Как часто и бывает. А после удивляются многому и сервисников хаят и прочее.

На инверторах только на поджиг. На трансах делали работу и на момент прохождения ноля. Так же он сработает при обрыве дуги. Потому грузить лучше на балластник. Или просто возьмите и выключите его физически. Разъём снимите, что подводит питание на осциллятор и разрядите разрядник отвёрткой.

Сначала включаете аппарат и нагрузку, затем вешаете клещи. У меня иначе осциллятором вышибало и их. На 10 ампер врать стали. После совсем глюкнули. Ну либо пробуйте, если так хотите. По мне, так проще обезопаситься.

Спасибо ! Вы открыли мне глаза ! После 26 лет ремонта различных сварочников.

Будет.

Часто очень такое стало. Вчера только такой в импульсном полуавтомате попался. Сигнал искажал. Звонится отлично, как нужно в обе стороны и на всех режимах, но не работает.

Не поДчерком, а почерком !!!!

Выше я указал 40106. Но про диоды не забудьте.

Это шьёт осциллятор на сигнальные провода горелки. Стандартная ситуация. меняйте 40106. Бывает и 4013 вылетает. Также диоды 4148 рядом. Вы как-то реально странно описываете проблему, половину фактов упуская сначала, а затем смешивая в кучу всё. По входу кнопки нужно ставить защиту от высоковольтных выплесков по идее. Сможете - делайте.

Ну а как же помучиться ? Дело в том, что при включении там идёт сигнал питания на два транзистора подачи сигнала в схему управы и первоначально транзистор закрыт, а инвертор понимает это как сигнал уже. И даёт включение аппарата. Ну а так как спад тока у вас выведен в максимум, то инвертор отсчитывает это время. Осциллятор же работает от напряжения ХХ, которое в этот момент присутствует. Ну и получается, что чем больше вертушки выкручены, тем дольше аппарат при включении или переключении на ТИГ с ММА работает и искрит разрядник.

Игорь, ну ты уж передёргиваешь... Я ж написал, что не лечить, а понять !!! Крутилки вывести в ноль ! Все до единой. И повторить включение аппарата. На пару секунд он должен так делать. Это так схемно сделано. Баг схемы, можно сказать. Если это продолжается более 10 секунд (спад тока), то тогда это поломка. Хотя тоже не страшно. И чтобы улучшить взаимопонимание, лучше бы от Вас фото платы нижней, с осциллятором и верхней, что с логикой. А то они малость отличались друг от друга в различных версиях. А по этим схемам я их никогда не лечил, потому как часто они кривые и не полные.

Они одинаковые. Различие в мелочах. Вентилятор вообще не помеха в ремонте. Там конденсаторное понижение напруги с сети. Да... схемы именно его нет. И не искал.

Там отдельный БП ! Если Вы и его не видите, то отдайте в ремонт лучше. С микросхем 2110 по два канала. В этом аппарате всё наглядно видно.

А кнопку спереди переключали ? Она запускает ШИМ.

Самое главное логика, мозг и опыт. Приборы лишь помощь. Многое можно понять, зная логику работы аппарата, его узлов. Даже без инструментов и приборов.

Как часто я такое слышу от людей, что привозят мне аппараты от разных сервисов ))) Правда после оказывается, что ... ну нафига они это всё повыдирали то ??? Ведь всё рабочее было !!! Многие подумают, что охаиваю конкурентов, но ! От хороших сервисов, люди по другим мастерам бегать не будут !!!!

Так будет более понятно. Просто Вам нужно было немного подумать и посчитать в том же калькуляторе интернета, а не метаться с криком, что всё пропало ))) и лазать в нём с приборами. Как раз при вашей нагрузке и будет такой ток. А это расчёт напряжения на дуге при 200 амперах. По эмпирической формуле будет 28 вольт. Uд = 20 +0,04х Icв. Это для ММА. Для ТИГ на 10 вольт ниже. Вот и выходит 28 вольт при 200 ампер. Подставляем в формулу, получаем 0.14 Ома на дуге !!!

У Вас рабочий аппарат. Не забивайте себе и нам голову. 17 Ом слишком мелкая нагрузка. Сопротивление дуги десятые Ома.

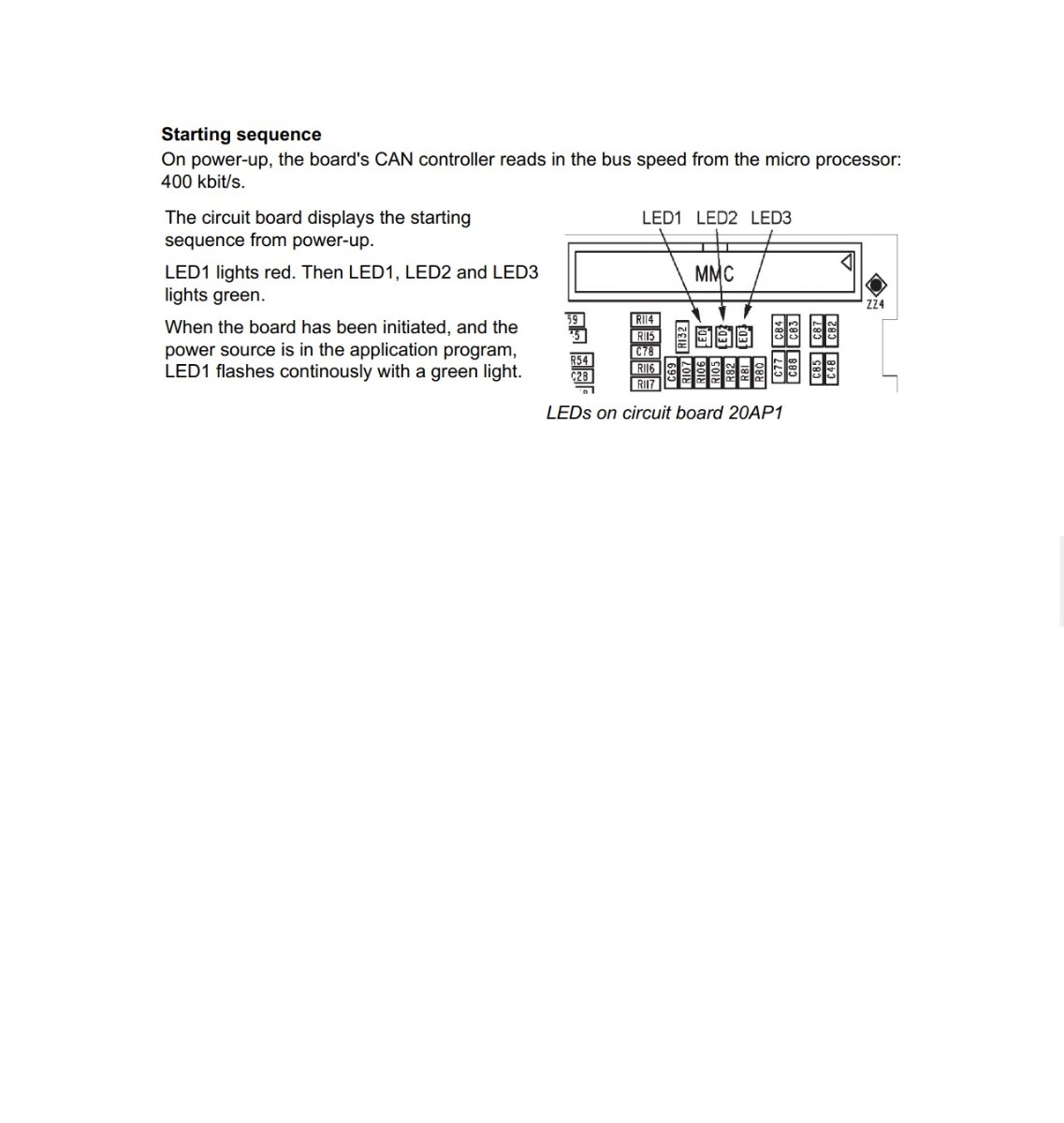

В зависимости от аппарата индикация будет показывать или нет. Тут нужно смотреть на модель. Вопрос, в режиме ТИГ, при нажатии на кнопку горелки, работает ли осциллятор ? Искрит разрядник ? Перечитал ещё раз, теперь понял по другому. На выходе есть ХХ и в ТИГ и в ММА, но нет выходного тока. Только искрит. Верно понял ? Просто двояко можно прочитать. Я сначала понял, что в ММА есть ХХ, а в ТИГ нет.

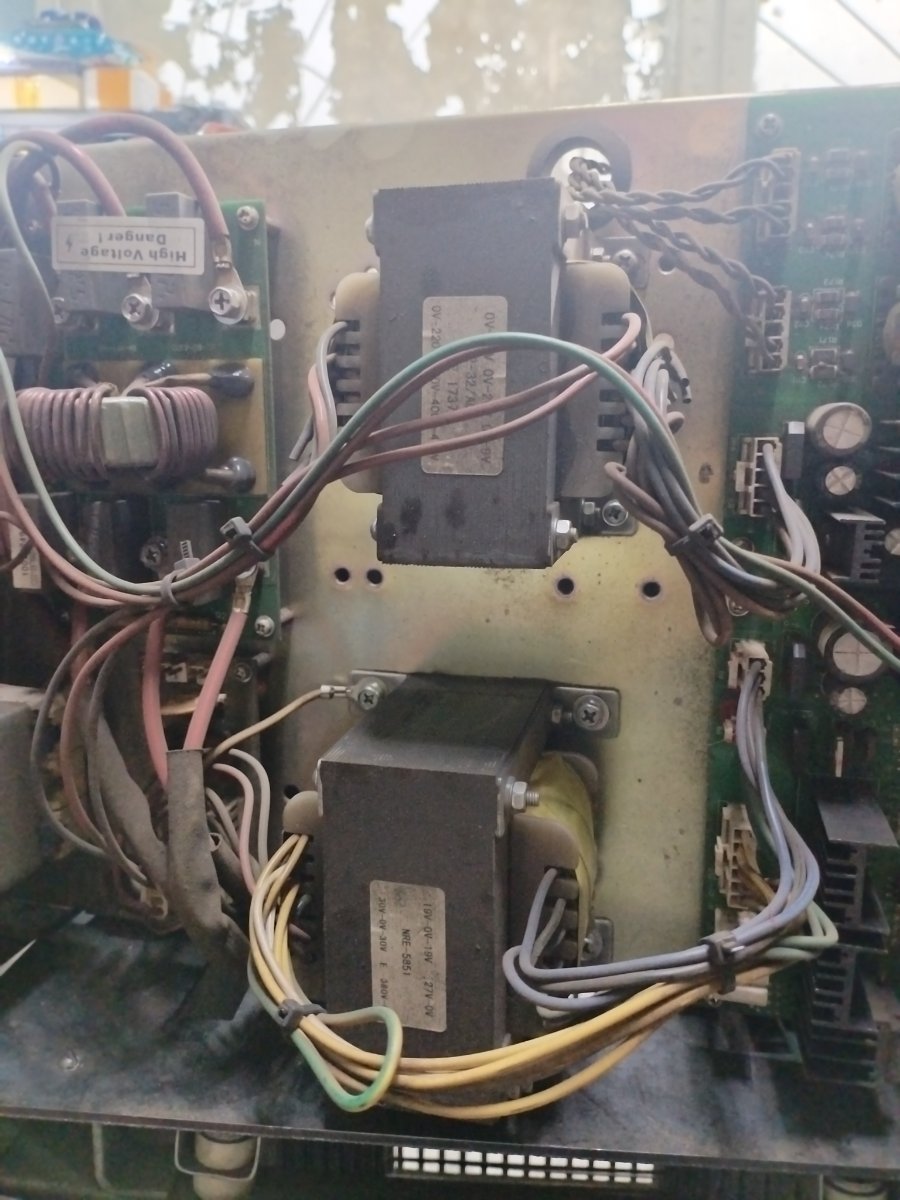

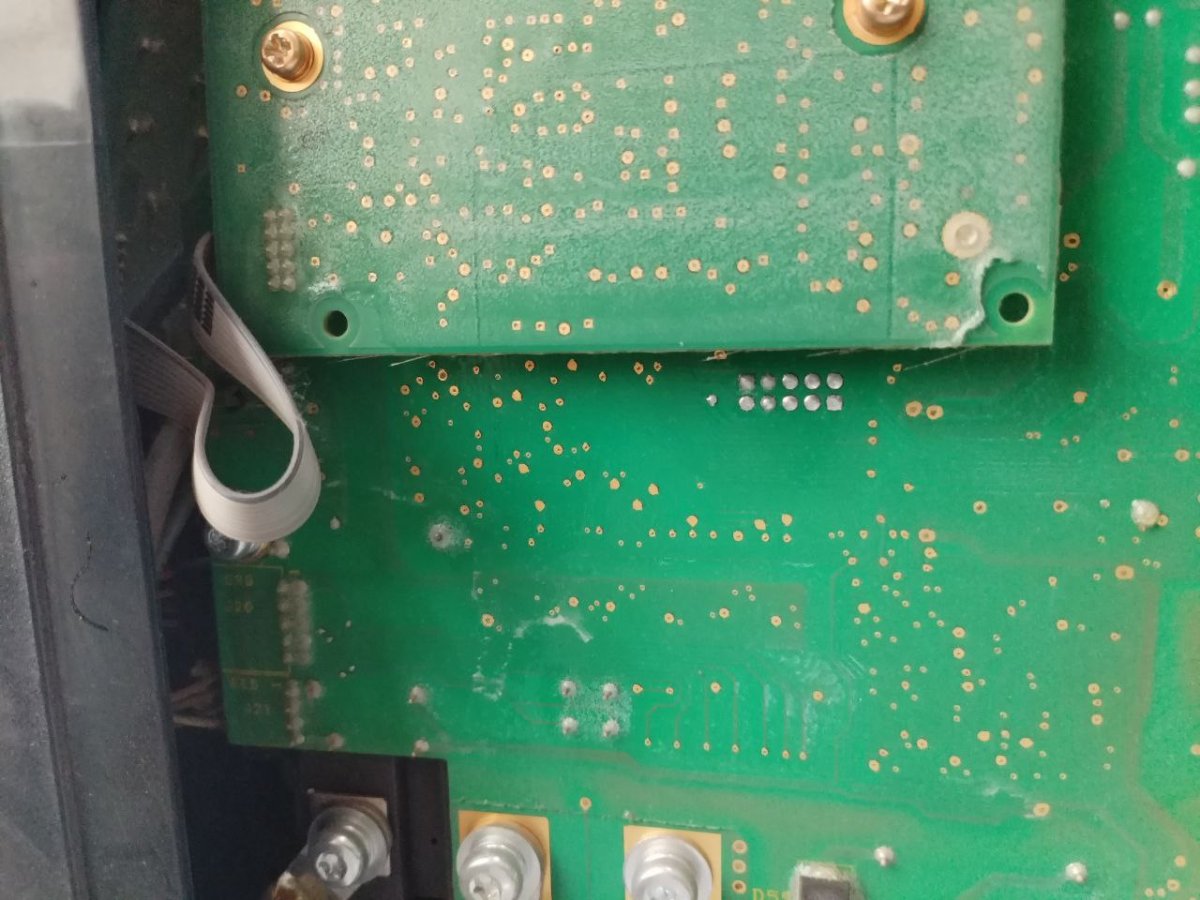

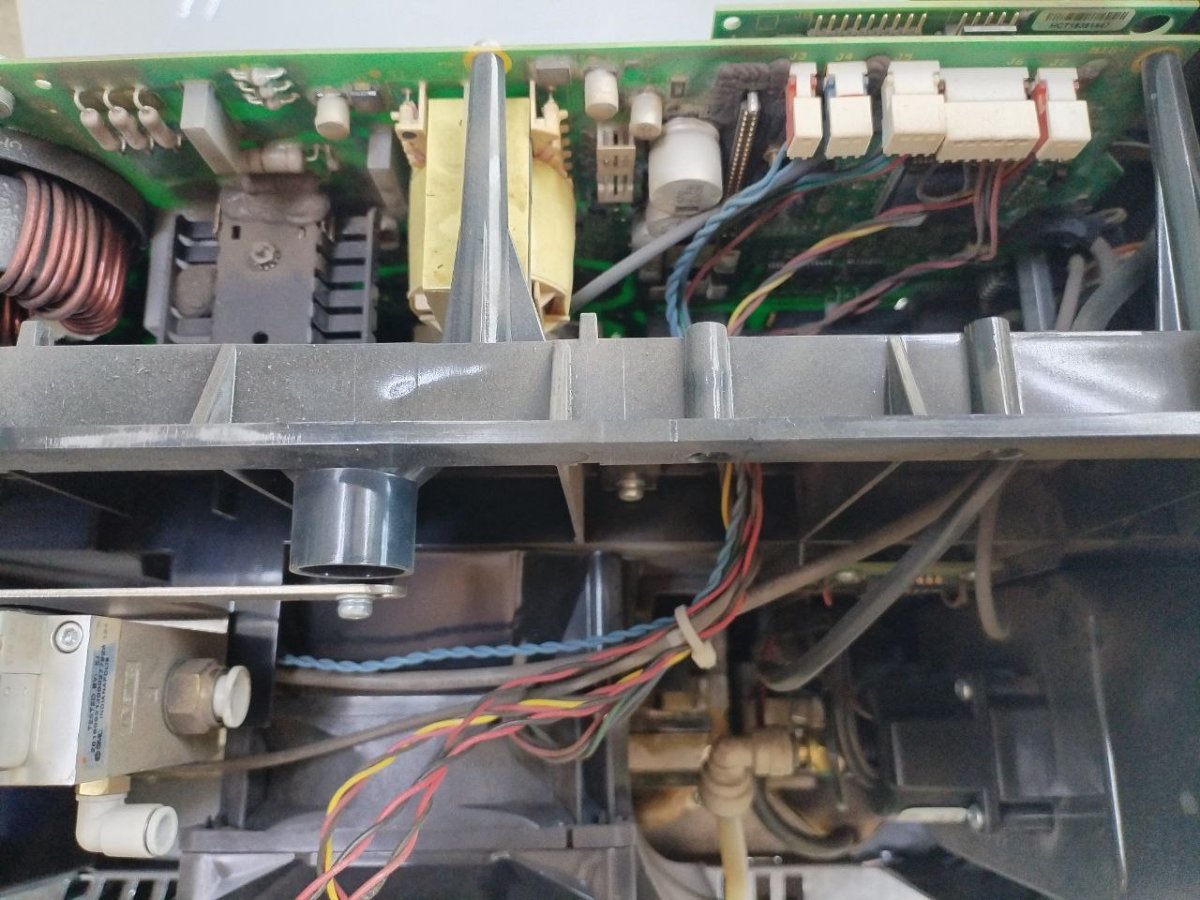

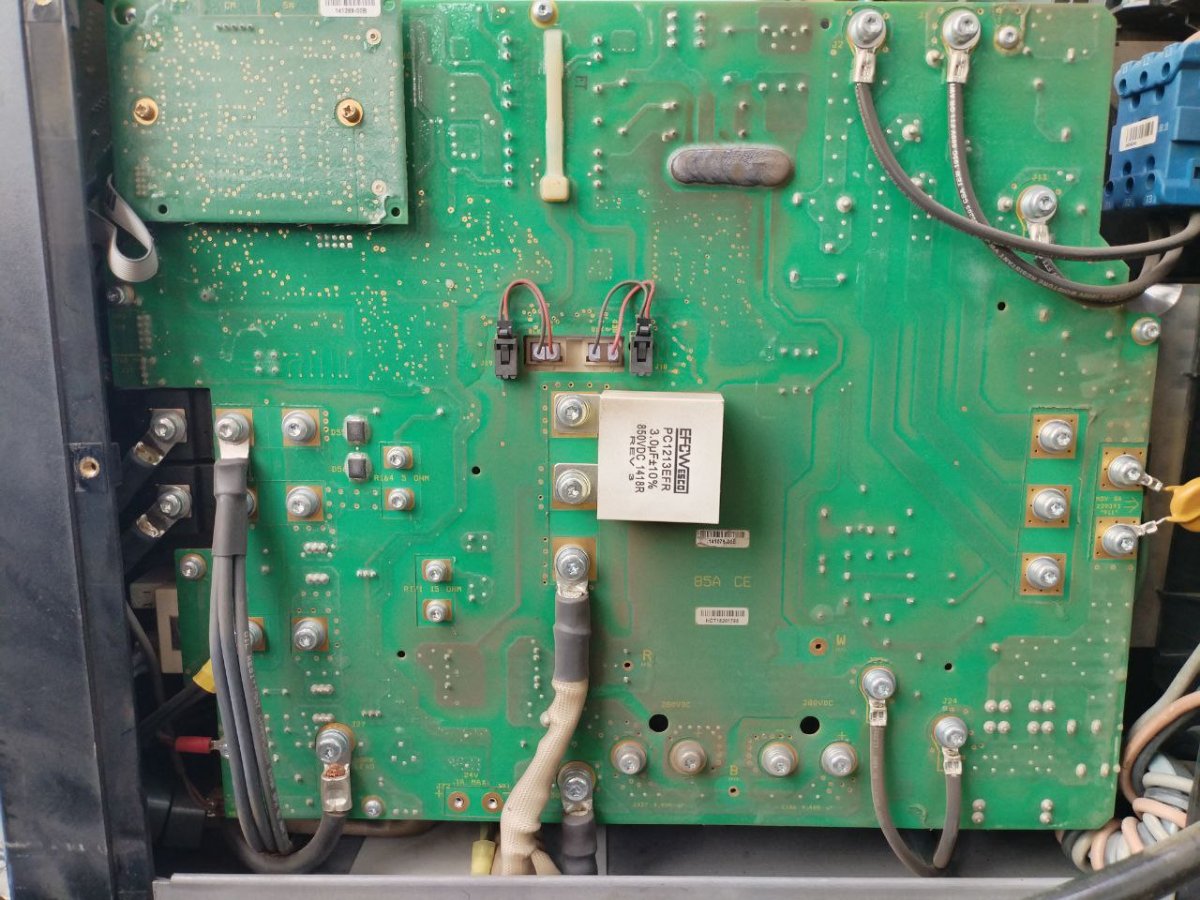

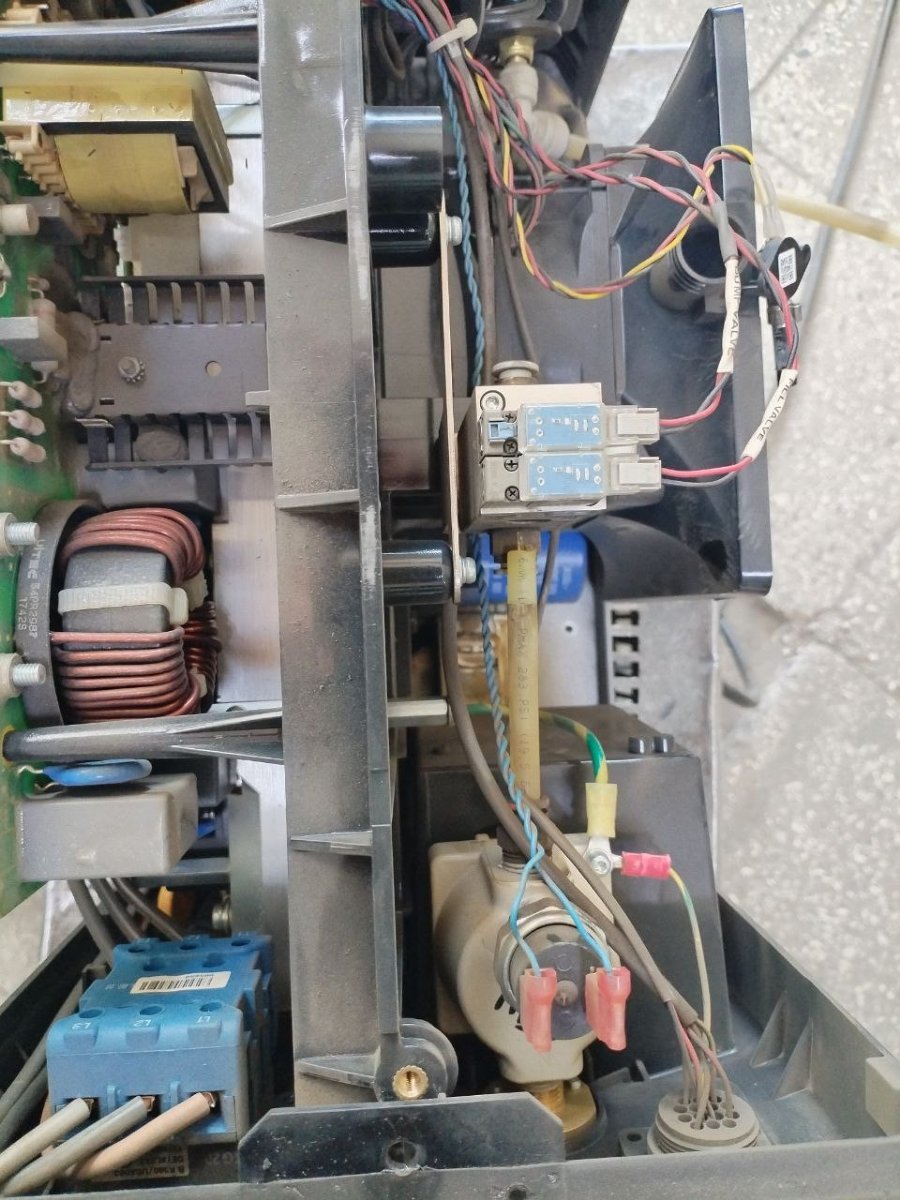

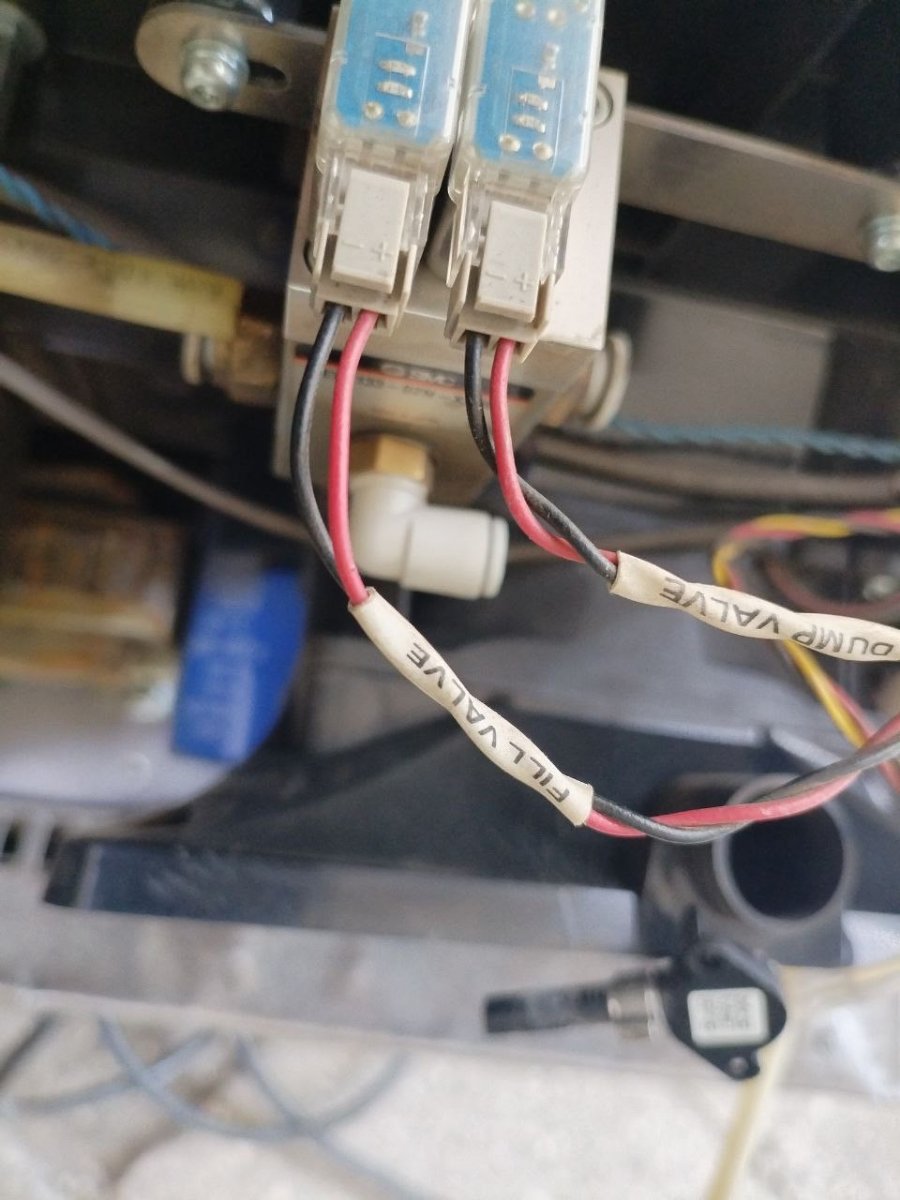

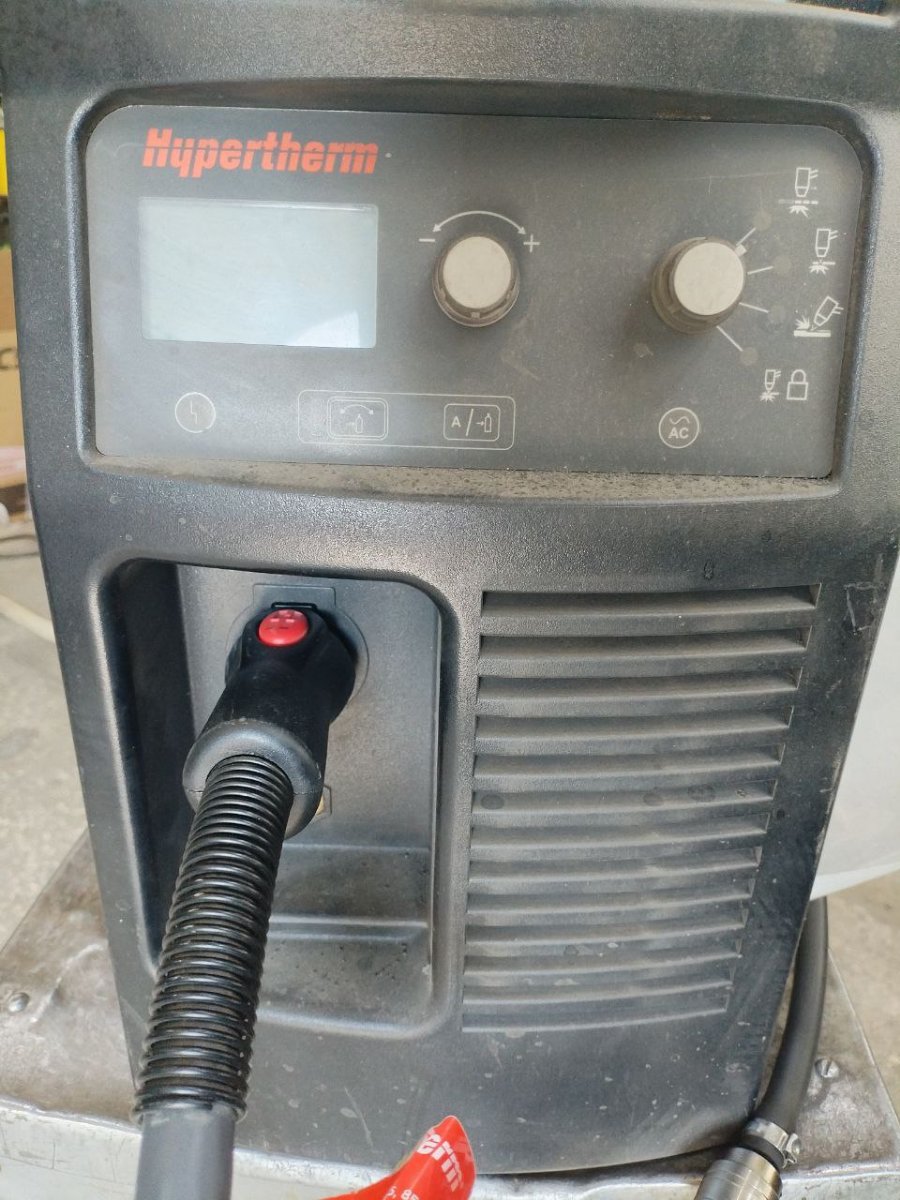

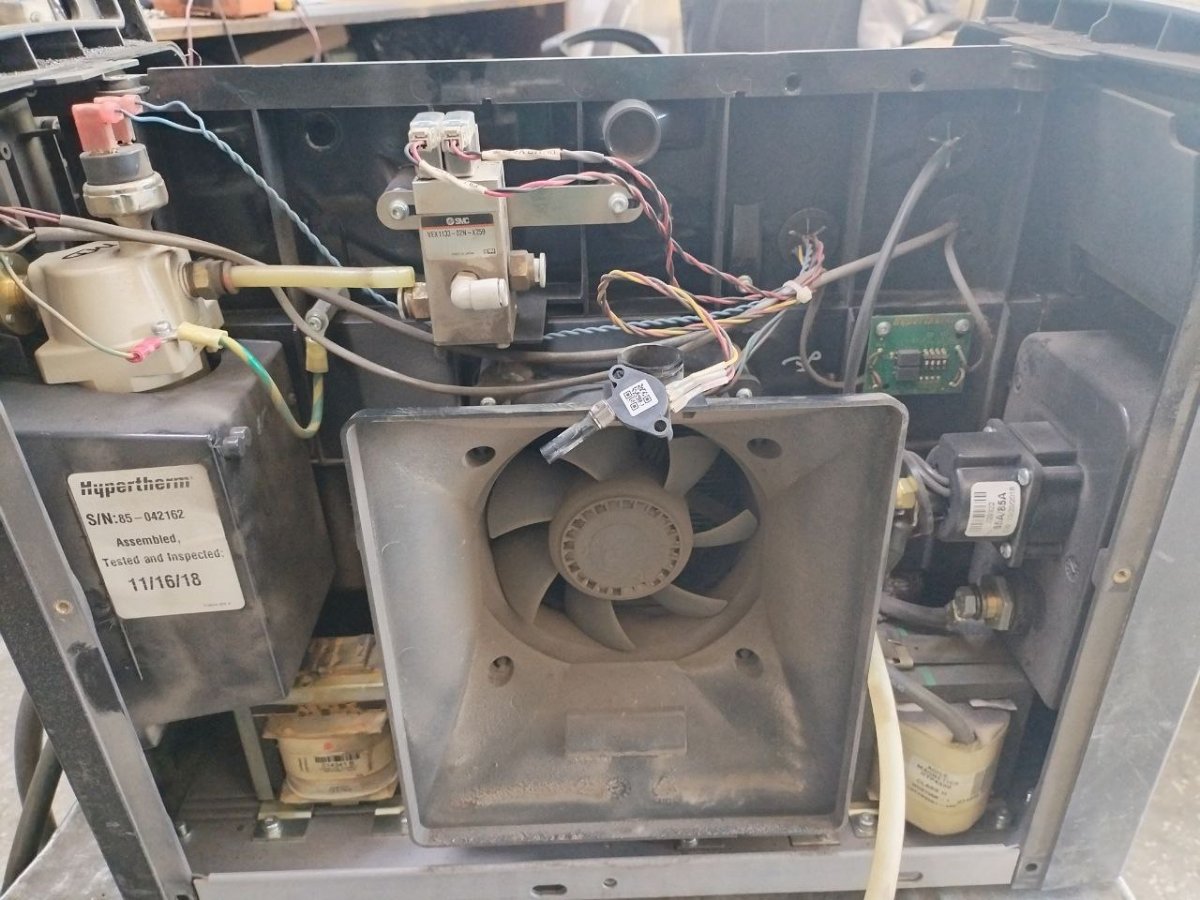

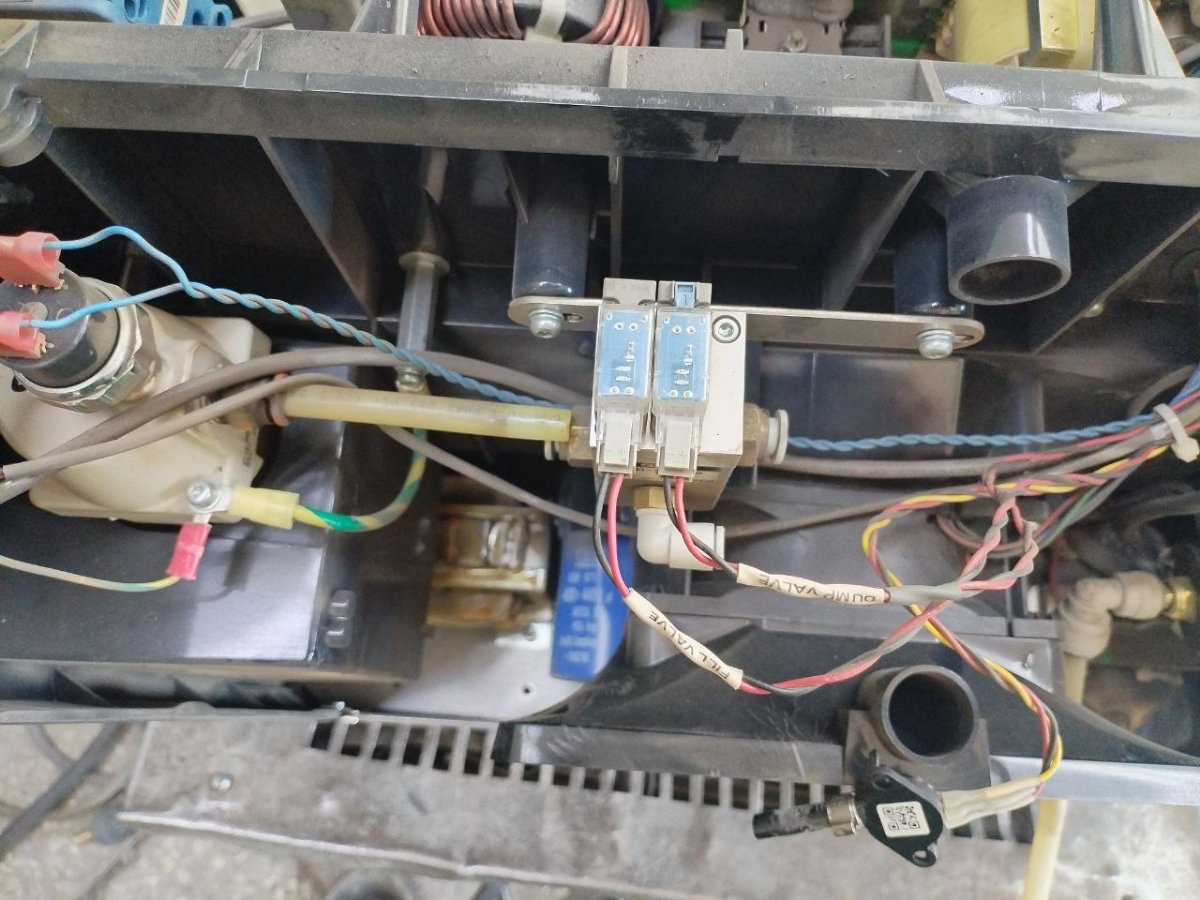

Не частый гость в нашей мастерской. Плазма Сибирь 70 ПР. Плазмотрон марки Трафимет А101. Нет поджига дуги. Не работает осциллятор. По интернету почитал, что это довольно частая причина. Перелопатил весь осциллятор, так как ХХ есть, сигналы приходят. Оказался разрядник. Он в керамическом герметичном корпусе, заполнен инертным газом. Видимо закончился срок действия ! Заказывали аналог. Шло долго, санкции. Но всё получилось.

Чтобы этого не делать нужно голову включать, а не паять всё и вся. А после кричать почините, разворотив перед этим всю плату.

Только что приносили аппарат. Полуавтомат. Нет подачи. Относили мастеру, тот приговорил микросхему, такой нигде нет. Возьмётесь ? Уже возникло подозрение. Особенно после озвучивания адреса и практически такого же озвучивания неисправности - нет нужной микросхемы, что недавно приносили ручник. Приехал - снята лицевая плата. Спрашиваю, зачем ? Это и есть та микросхема ! Я отвечаю, что это как поломка движка и автомобиля. И она ни при чём !!! Банально !!!! В самой горелке оборвался провод. Человек уже хотел аппарат выкидывать. Он был просто в шоке от того, что я ему аппарат сделал в течении 5 минут. Ему неделю этот аппарат проверяли и при выдаче рассказали крутую сказку о том, что нет подачи питания на цепь двигателя и неисправна микросхема (плата) лицевая. Ну как так !!??? Эта тупость просто добивает. Ведь люди думают, что все такие. Да и мне просто дико, как так люди не дружат с логикой ! Пишу и тут новая хня. С Белгорода аппарат. Телвин МИГ 200. Тут в синергетике настроили максимальное время спада тока в МИГ сварке и у них не перестаёт идти проволока. Абсурд ! Неужели нельзя посмотреть по циклограмме ? Не, это же думать нужно ! Естественно 10 секунд (максимальное время спада) никто не хочет и не будет ждать ! Да и зачем столько выставили ? Люди часто не понимают, что настраивают. Это какая-то поломка в логике населения. Я даже не могу ничего ответить, так как меня просто давят опытом в этом и не признают никакую логику ! Вроде смех, но мне не смешно ! И так почти ежедневно.

О ! Это вообще самый смак !!!! Сделать так, чтобы после тебя вообще ничего не понятно было, раздолбать так, чтобы и ремонтировать уже было нереально или очень долго. Тут нужны такие профи, что их таких не учат ! Это призвание и талант !
