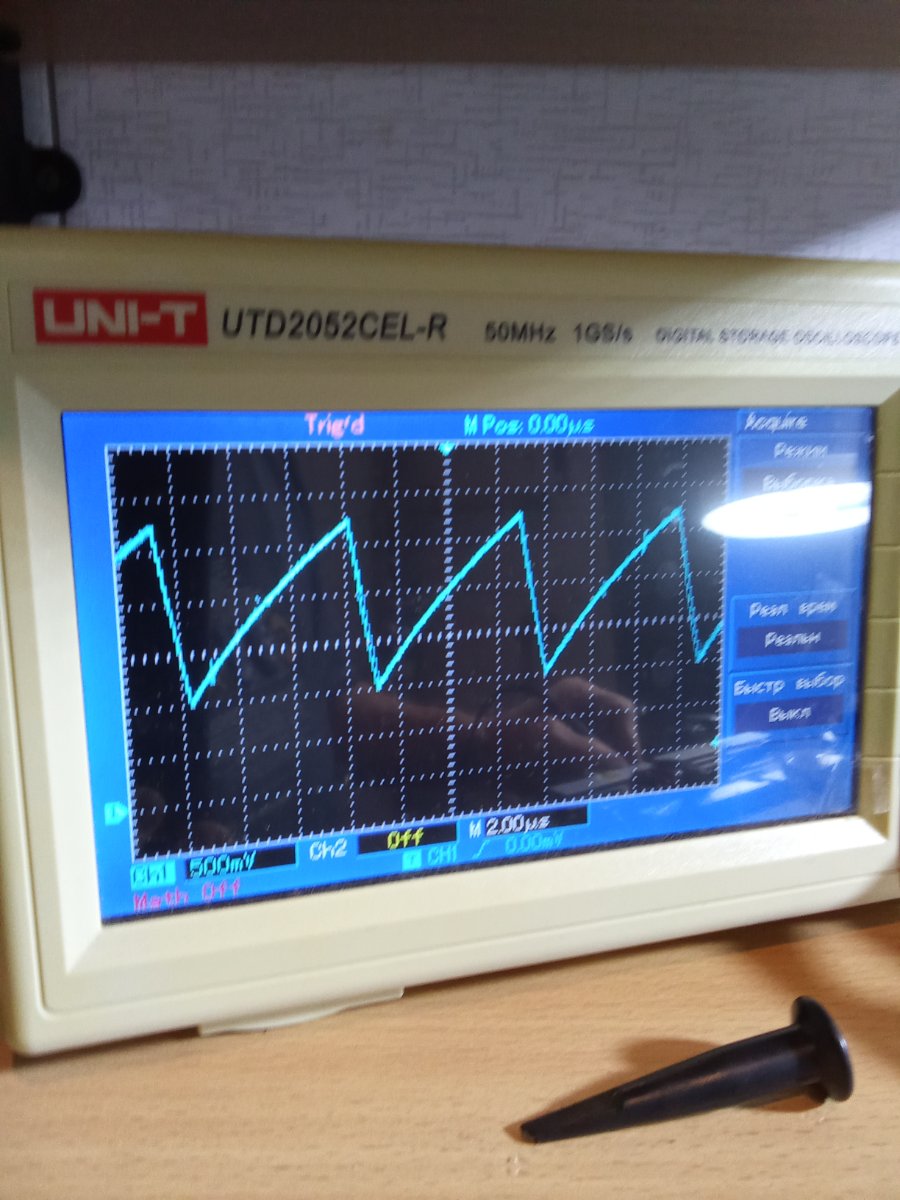

Пришла микросхема. Запаял. 6 вывод перестал давать низкое сопротивление. Подал 12 Вольт. Пила на 4 пине есть, импульсы на 6 - идеальные. Получается пока три умерших элемента: фильтрующий конденсатор на входе 7815 во вторичной цепи, резистор 0.47 Ом в истоке транзистора и микросхема шим. Мосфет живой. На днях верну его в плату и буду проверять дальше. Но непонятна связь резистор- микросхема шим. Ладно бы мосфет умер, а шим то каким боком?

Привезли мне деталюшки, но прежде чем запаивать решил устранить посеянные Игорем copich сомнения. Стабилитрон д15 показывал на тестере 47 Ом в обе стороны. Выпаял. 600 мВ в одну сторону, ∞ - в другую. Нормально. 47 Ом на контактных площадках остались. Решил приподнять 6 ногу ШИМа. Она обломилась у основания. :(( Но 47 пропали. Выход ШИМа имел активное сопротивление 22 Ом., что согласно даташиту на микросхему маловероятно. Заказал. Жду.

"...Мысль изречённая есть ложь..." " ..Нам не дано предугадать, как слово наше отзовётся..." Проехали, мужики. Беру вину за произошедшую ситуацию на себя, но только частично.

Выпаял транзистор. Даешь три Вольта на затвор ( паспортное пороговое значение 4 Вольта.) - сопротивление канала около 30 Ом в обе стороны. Даешь 6 Вольт- падает до одного. Одно смущает. Из воспоминаний при проверке цифровым мультиметром касаешься затвора щупом и перекидываешь щуп на сток - транзистор остается открытым несколько секунд. А тут только перекинул щуп - и через пару секунд транзистор закрылся. В общем по всем признакам транзистор живой.

Ну что ж, транзистор придется выпаивать. Осциллограф достал из коробки ( 7 лет лежал). Осталось найти подходящий источник напряжения для автономной проверки. Шим оказался 3845B. Смочил надпись и наконец удалось прочитать.

Спасибо. Мосфет 3878 от тошибы. В режиме диода затвор не звонится ни с истоком, ни со стоком. Сток - исток в одном направлении ( + к истоку) даёт падение напряжения 475 мВ., в другом не звонится. Такой проверки достаточно? А вот диод D15 в затворе я проверить не могу без выпайки. И выпаять не могу. Ну совсем мелкий для моих возраста и инструментария. На прозвонке дает 47 Ом в обе стороны. Кто то его шунтирует. Выход ШИМа через резистор 22 Ом? Надеюсь это нормально. ШИМ вроде 3845. Лаком залито, трудно прочитать при искусственном свете . Завтра попробую на солнышке.

Да уж. Немного отстал от жизненных реалий. Добавлю еще небольшую неприятность. Резистора в корпусе 2010 на 0.47 Ом в магазинах розничных найти невозможно. Только в корпусе 2512 - 1 Вт вместо 0,75. Придется ставить его. Номинал предохранителя, таким образом, по току вырастет на 15%. Надеюсь это не скажется на надежности защиты. Но червяк беспокойства внутри будет грызть.

В общем промежуточный итог: -выпаял резистор, он в разрыве. -выпаял конденсатор - он в коротыше и имеет очень нездоровый вид. Вид с трех сторон. Странно, в устройствах, которые я обслуживал их ( фильтрующих конденсаторов) было тысячи. И не помню выгоревших.

Пенсия 21000. Постоянная экономия становится стилем жизни. Я ж говорю, мне не к спеху. Подвернется оказия куплю за 10 рублей.

Видел Это форм фактор 2512, что несколько мощнее оригинала 2010. Хотелось бы соответствия. Ну и жаба. 10 штук. Я не спешу. На подмену стоит аппарат.

Спасибо. Практически все 40 лет занимался цифрой. По блоку питания: текущая версия такая: коротнул и сгорел фильтрующий конденсатор во вторичной цепи на входе 7815 ( на фото плохо видно, но он весь потрескался) и следствием потянул резистор- предохранитель 0,47 Ом в истоке мосфета. Смущает отсутствие видимых повреждений на нем. Замена займет несколько дней- недель. Живу в таком месте и стиле, что добраться до радиомагазина затруднительно.

Снова прошу мнения уважаемых форумчан. Нашел дохлый резистор. Исток мосфета в дежурном блоке питания через него подключен у общему проводу. Иззвонил его весь разными способами. Точно в обрыве. Но мосфет тестером звонится нормально, не закорочен. Сам резистор на внешний вид дефектов не имеет. Что странно. Ни трещинки, ни дырочки, ни прожога. И дохлых элементов обнаружить больше не удалось. Прошу мнения специалистов: возможно ли что резистор просто сдох от врождённого брака и при его замене ничего не пыхнет? Есть опыт в чьей нибудь практике?

А пока у меня недоумение о поводу перемычки на плате: она отключает 310 Вольт от источника дежурного напряжения, оставляя их на силовой части. Не понимаю, почему не наоборот.

Никогда в таком тоне не даю советы, не зная оппонента. :) 40 лет стажа в электронике позволяют мне надеяться на удачу. Правда, 99% цифра и семь лет работы строителем на пенсии... . Но попытаюсь вспомнить ...
